オープンエンドグリップを作る工具を作ったよ~その名も「オープンエンド君」w

オフロードバイク、エンデューローマシンを作る時にハンドルガードをつけますよねー
ヤマハから発売されてます「ツーリングセロー」もブラッシュガードが装着されます
このツーリングセローって販売店が基本のセローにTOURING SEROWアクセサリーセットを装着するんです

最終的にはこんな形になるんですがね・・そこで、新車のセローにハンドガードをつける作業って 当たり前ですが、きっちり付けたいですよね
そこで問題になるのがグリップのオープンエンド化です

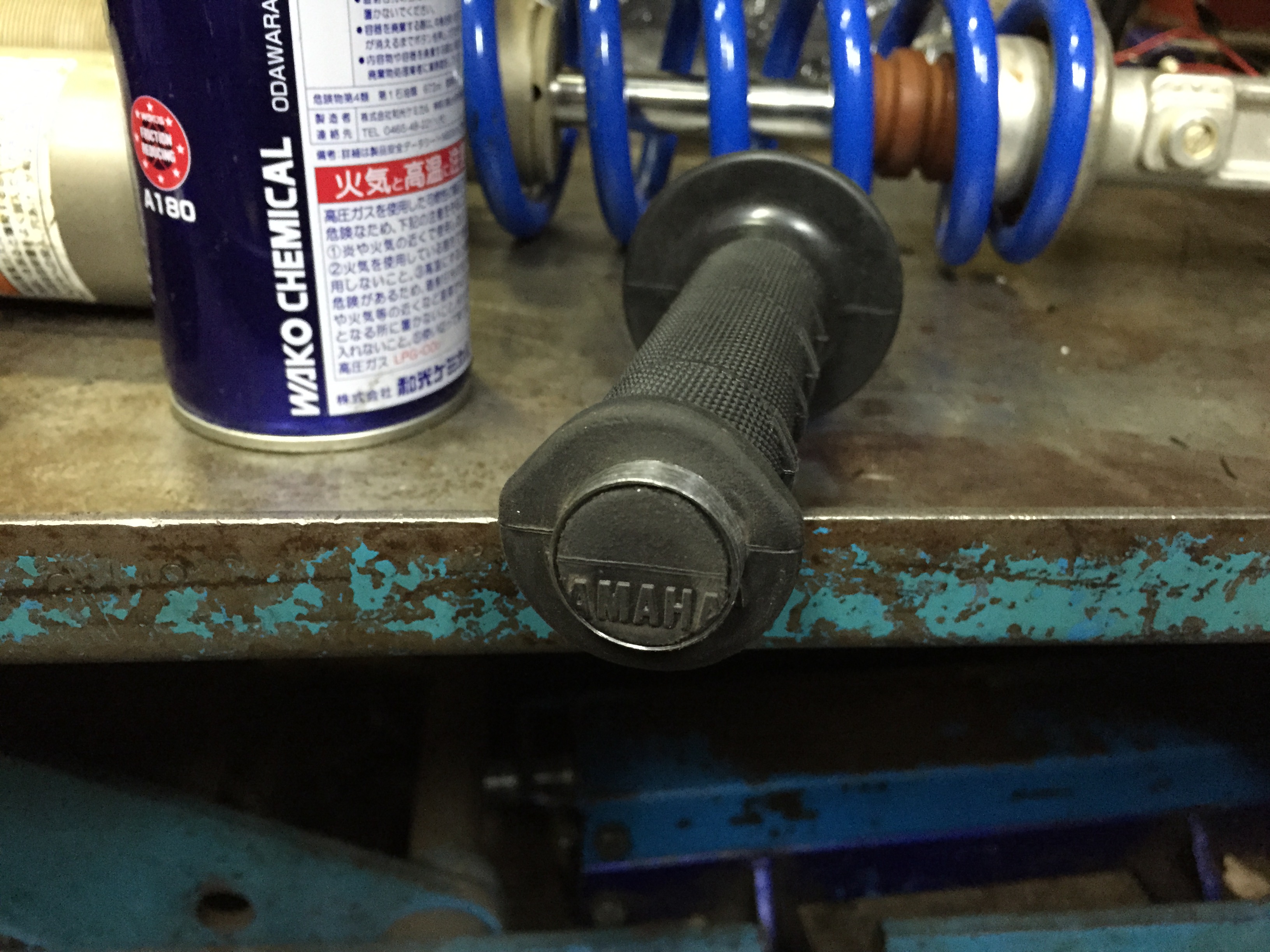

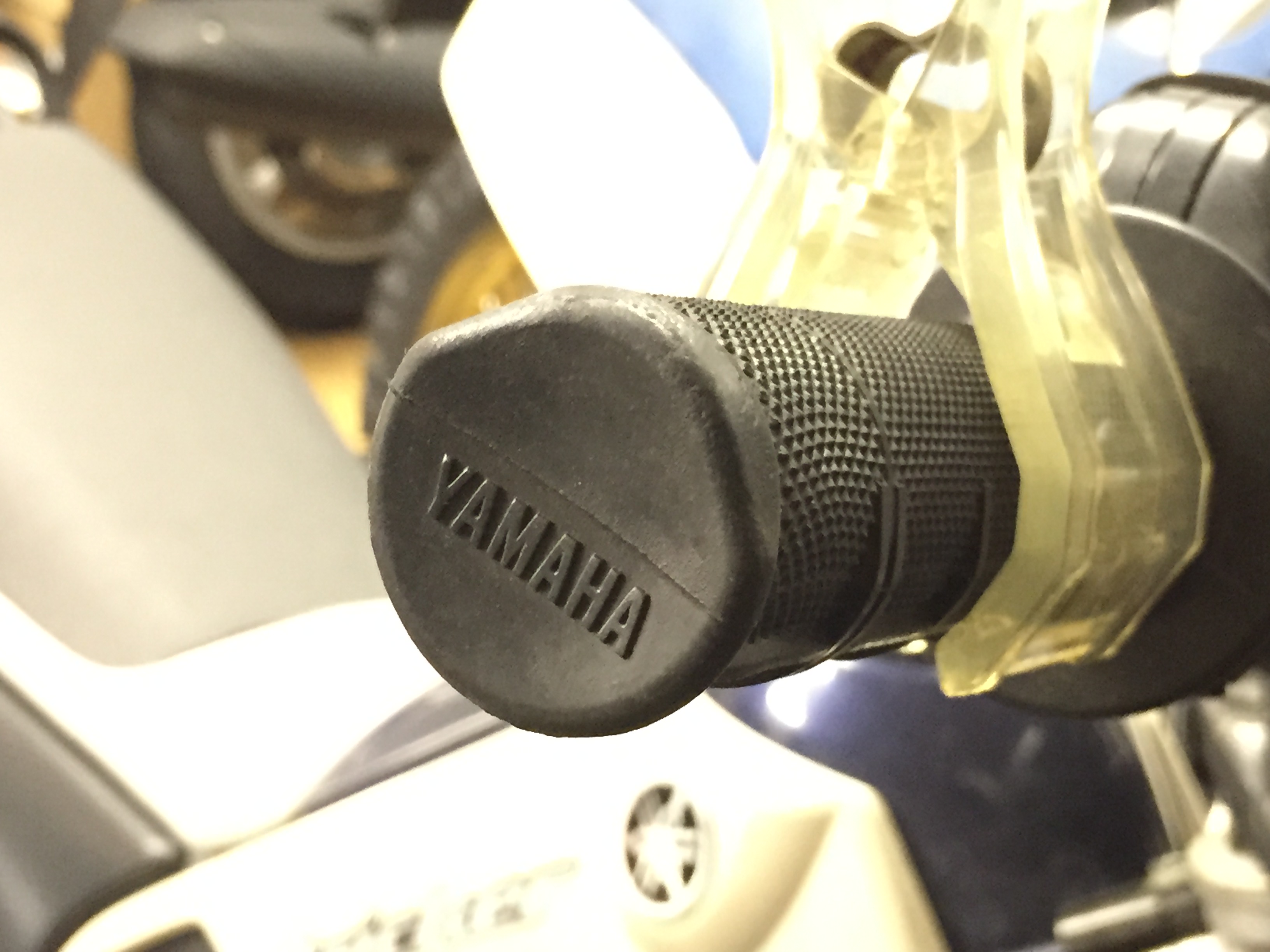

普通のグリップってこんな感じですよね

IMG_2627

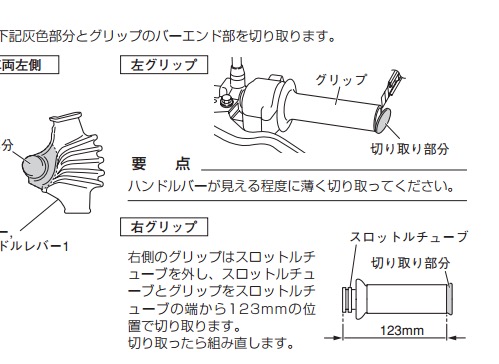

で、ガード類の取付説明書にはこんな感じに切り取れって書いてますが、これをやると見栄えがかなり悪くなります
150303-0001
グリップの端って意外と重要なんです
ガード類をつけちゃうとその意味を果たさなくなりますが、あの端っこの凸がないとマディーの時やギャップでふられた時にグリップから手がすっぽ抜けしてしまいます。ご自分のマシンのグリップを見てみてください。意外とエンド部のダイヤの凸がへってると思います

話しがそれました。。。

見栄えの問題ですので、純正グリップをキレイにオープンエンドする工具を作ってみました
IMG_2602

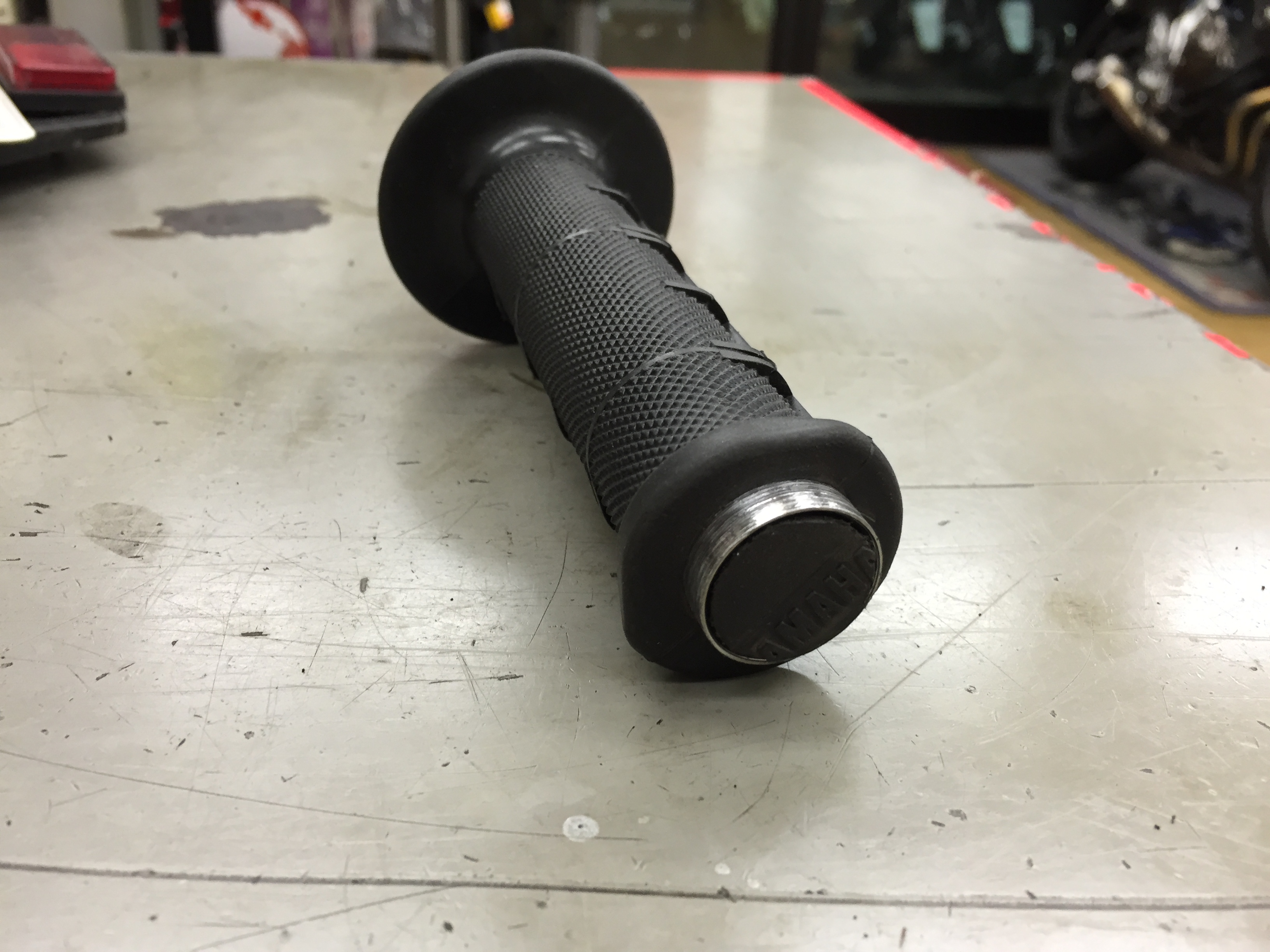

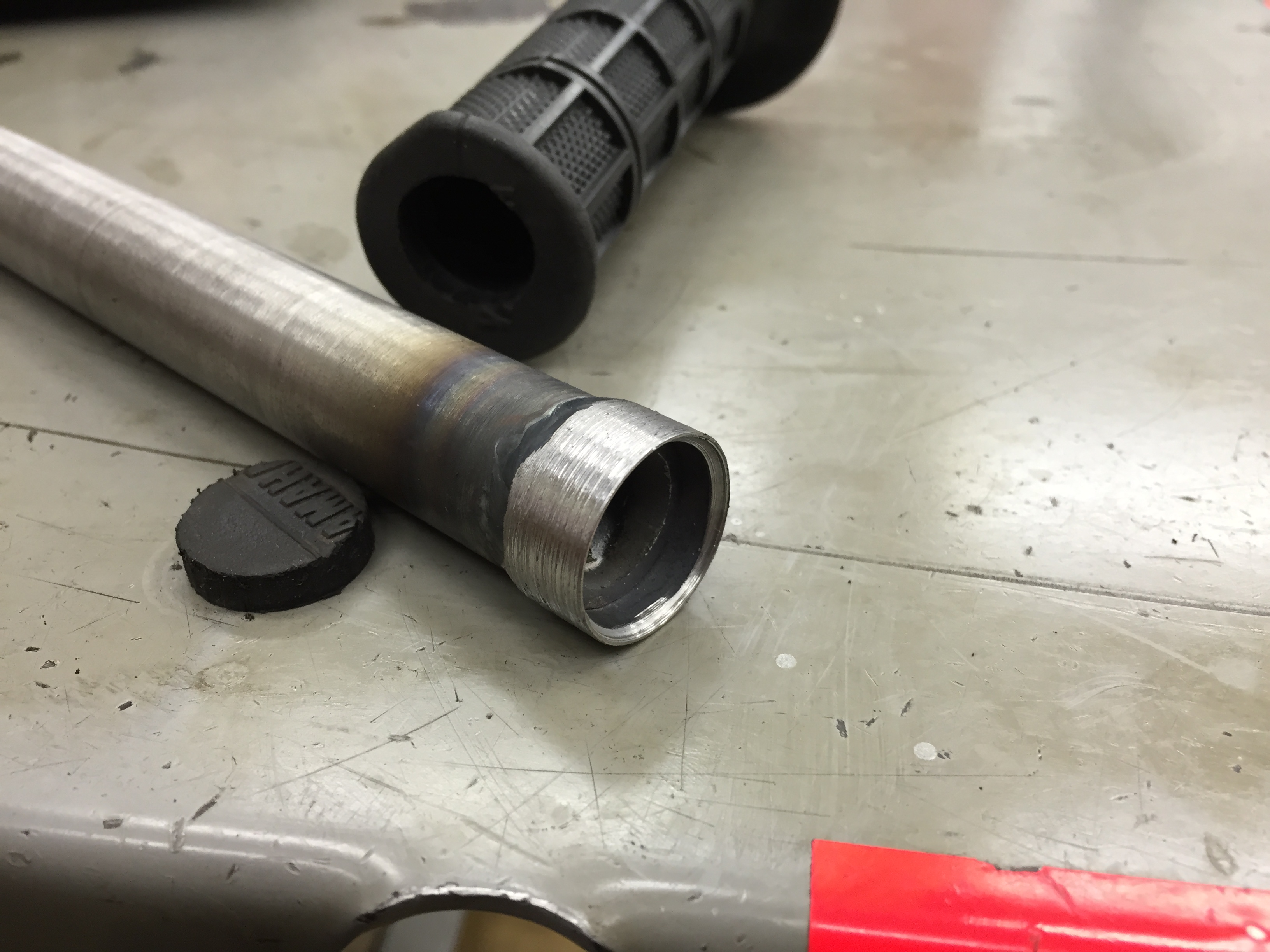

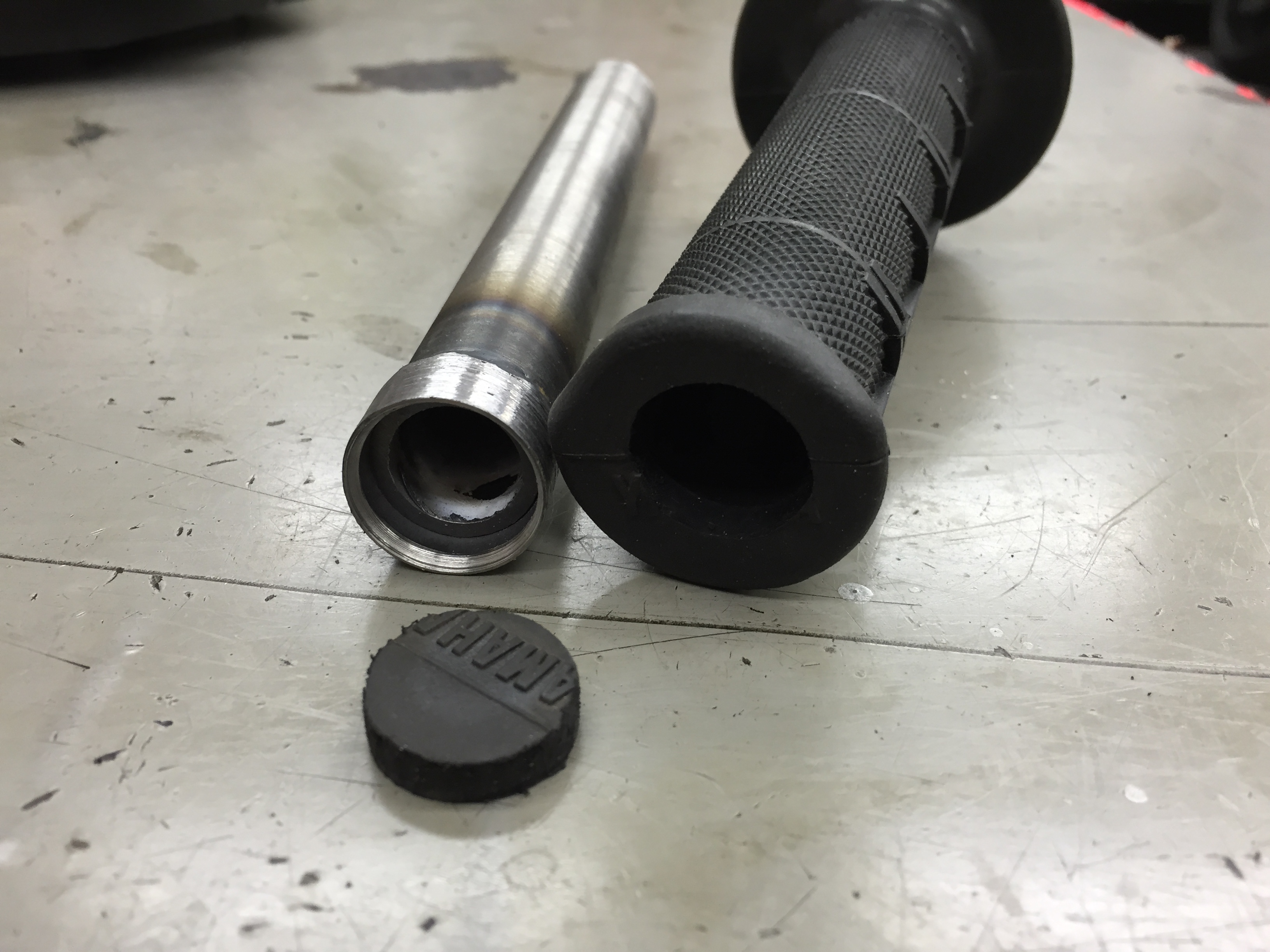

まぁー簡単にいえば皮ポンチですねw

IMG_2603

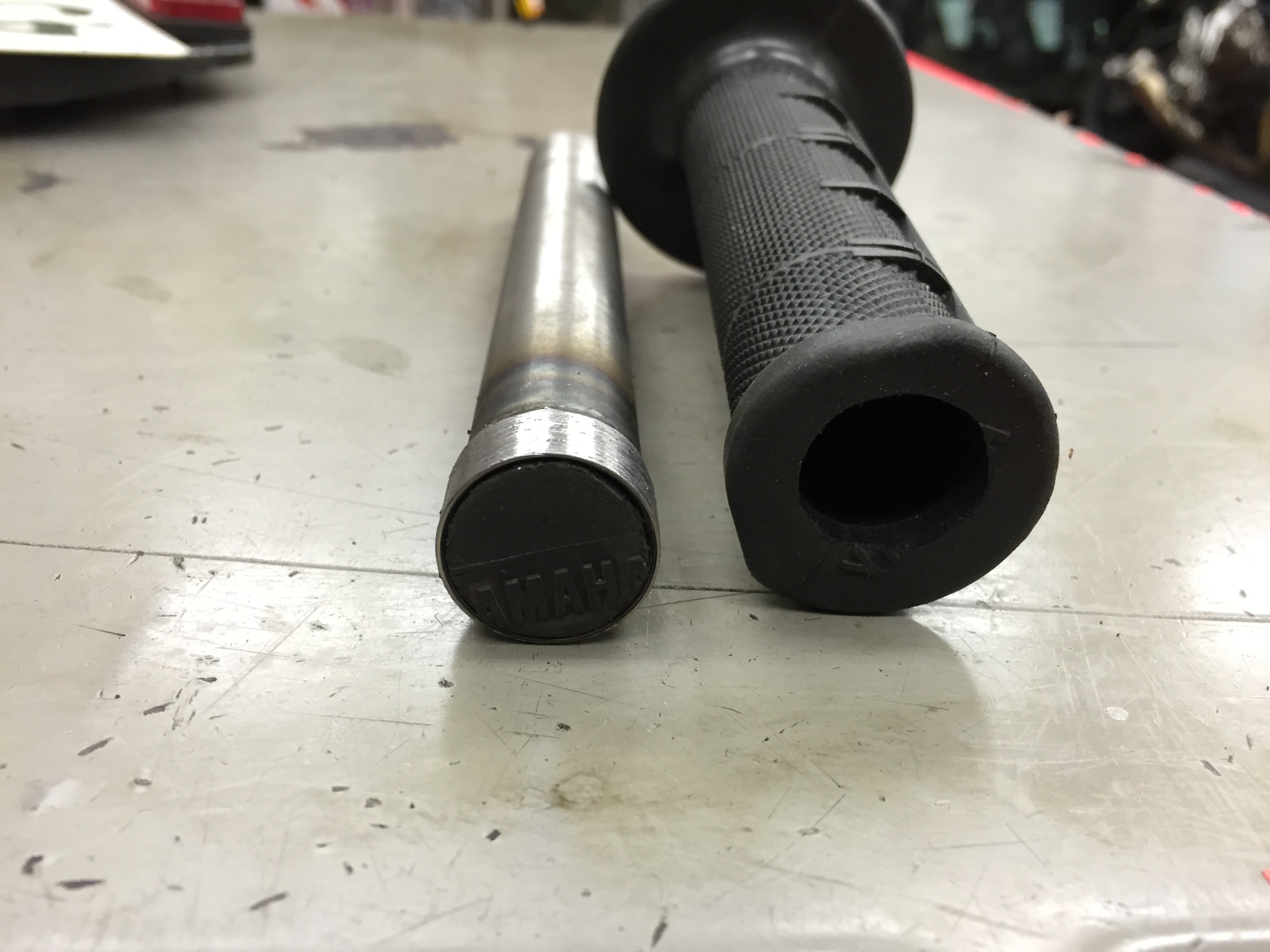

IMG_2604

IMG_2605

IMG_2606

名づけて「オープンエンド君」(笑)
かなり、バッチリです!
こんなの作るのめんどくせーって思った方
売ってます
150303-0002
エムシーギアさんのブログ
http://mcgear.blog111.fc2.com/blog-entry-1721.html
販売価格が変更になっている様ですので、ご注意ください

エムシーギアさんのショッピングサイトの下記ページの下の方にあります
http://www.mcgear.net/mente/tool/motionpro_t.html#MISC

ただ、オレの作ったのは内側に刃を作った所がミソです

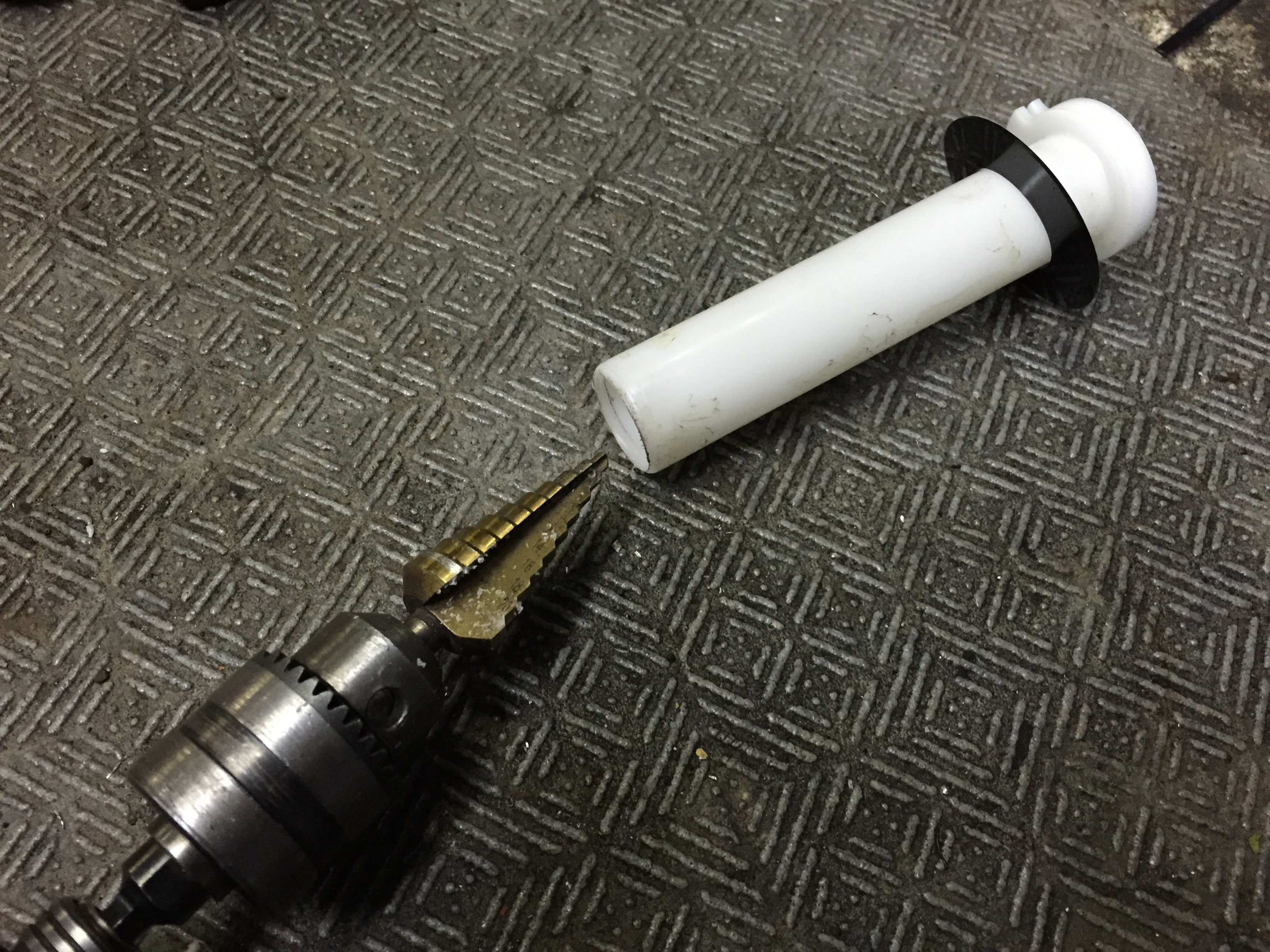

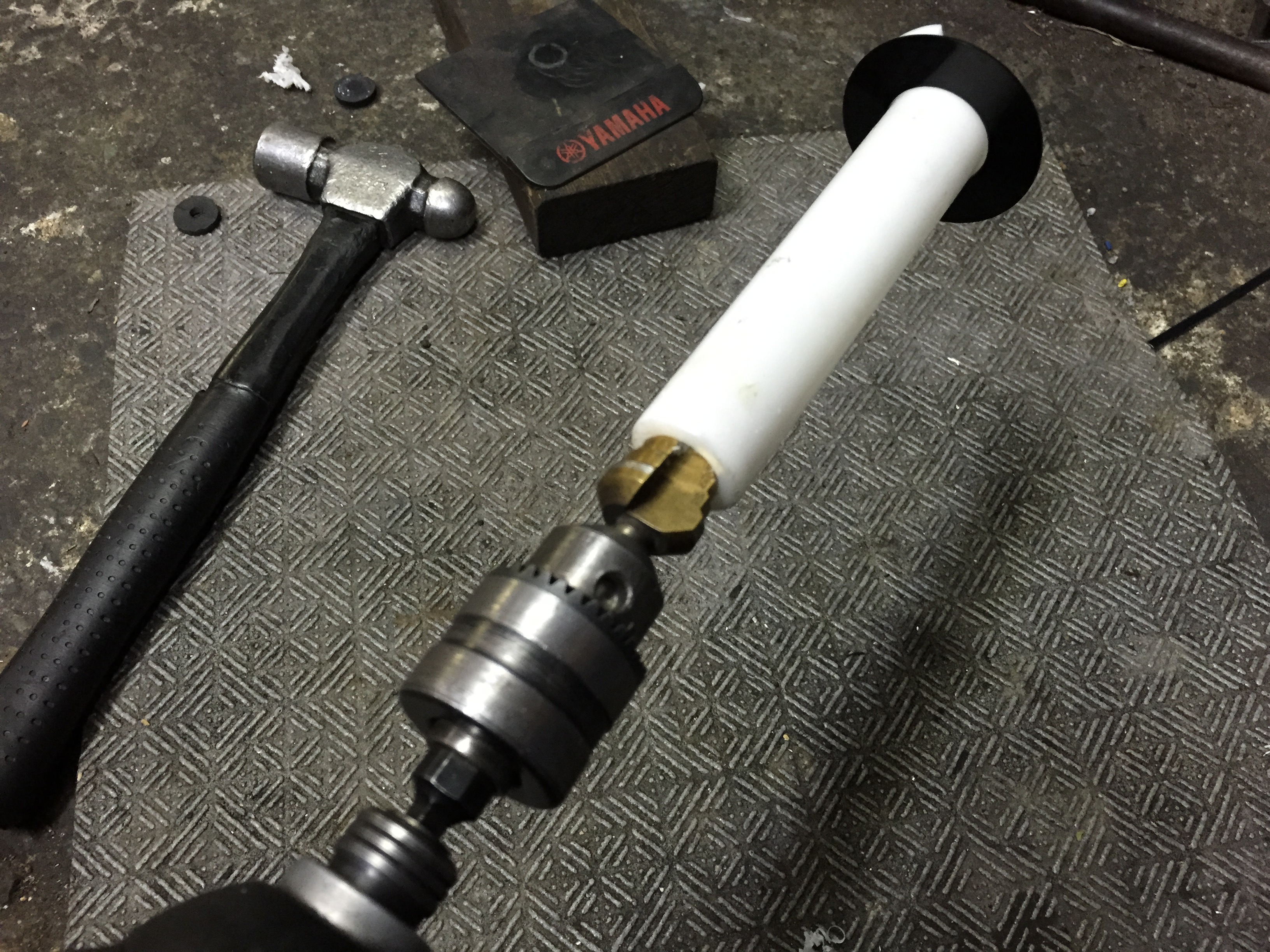

そして、アクセル側のカラーはステップドリルで22mmまで拡大します(ハンドルのエンド部とツラにする場合は23mm)
IMG_2607

IMG_2608

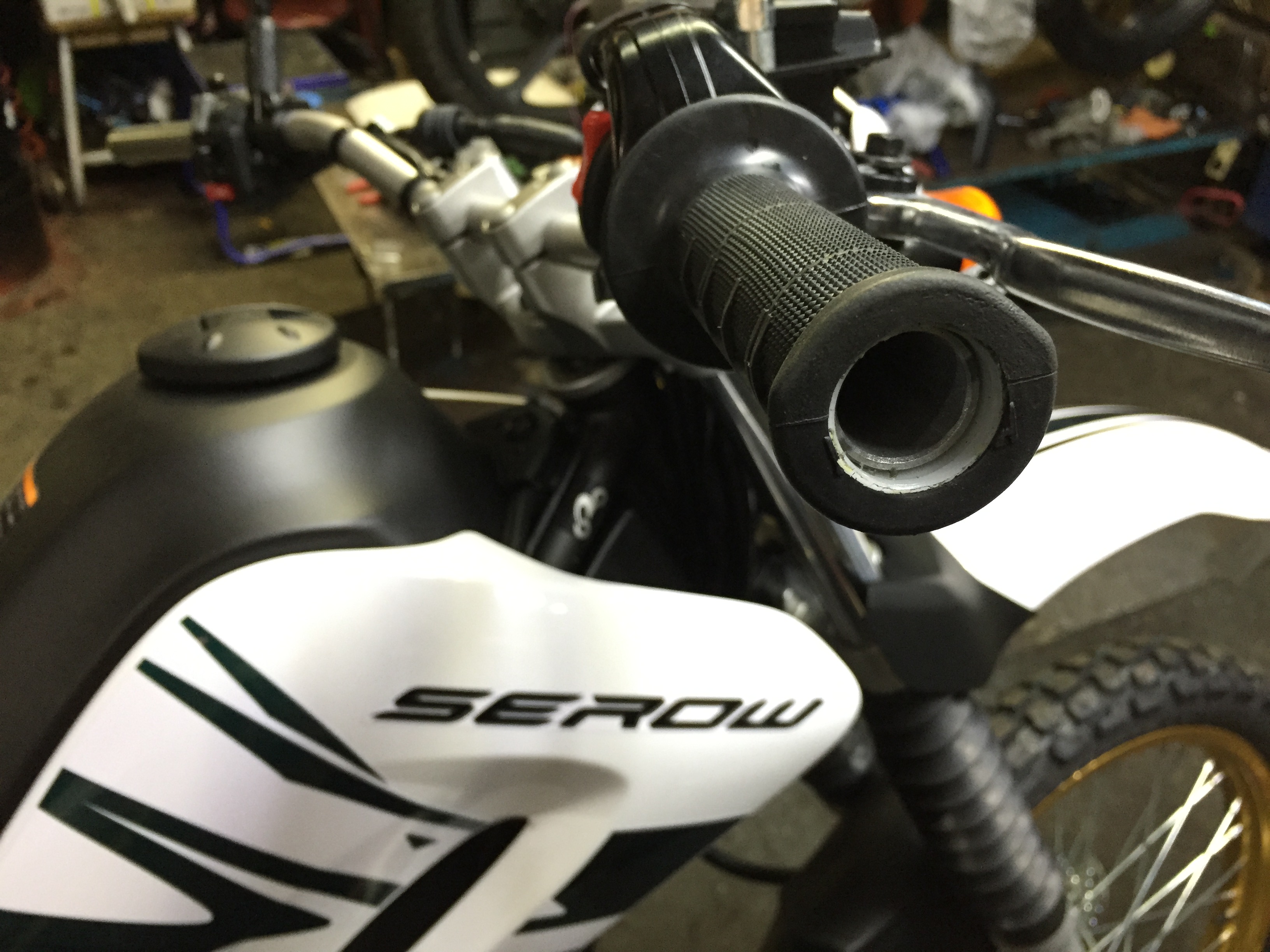

こんな感じで作業をするとこんな感じでキレイに出来上がります
IMG_2609

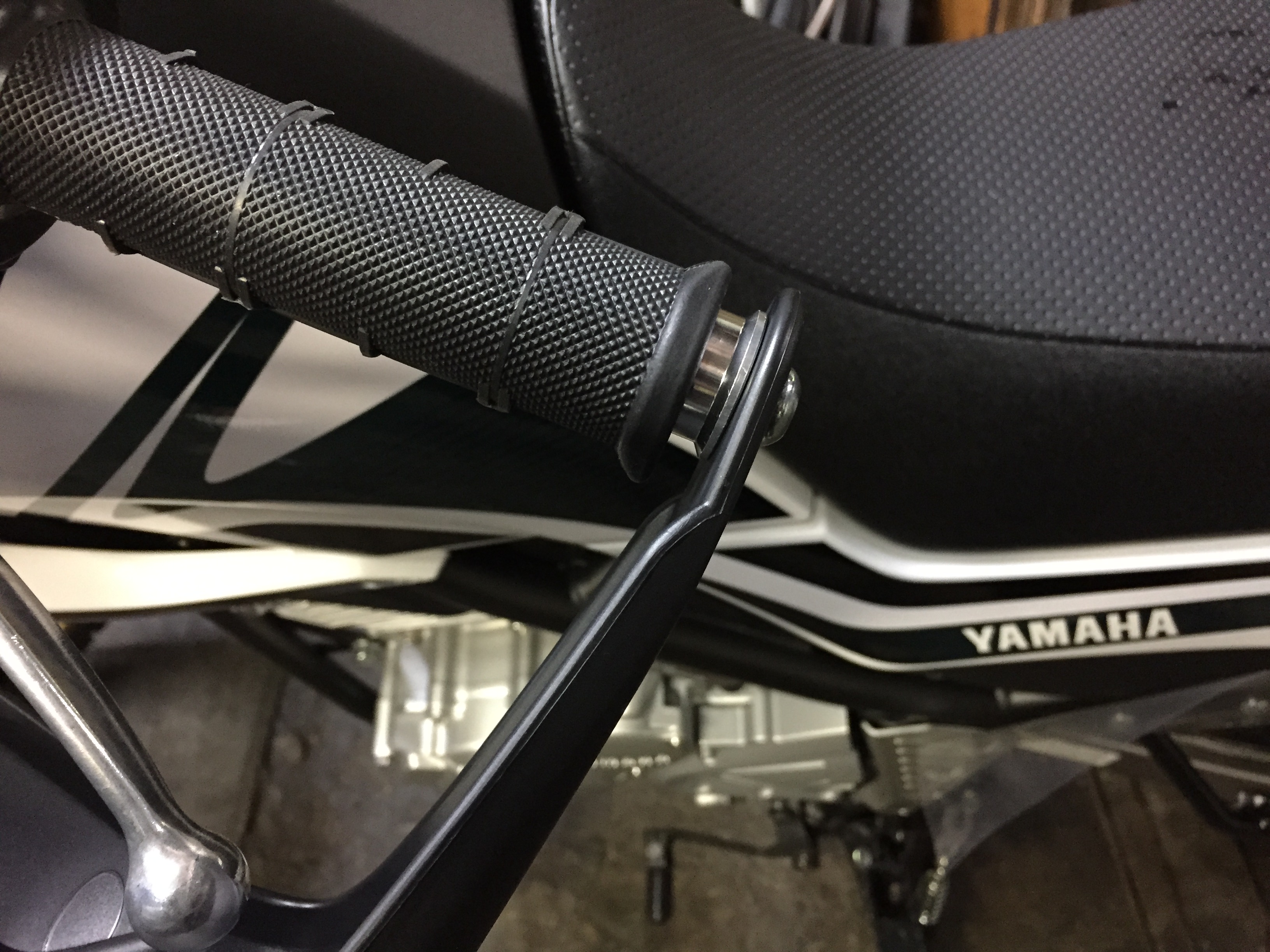

IMG_2610
純正のブラッシュガードのエンドアダプターはクリアランスを取るように凸状になってるんでこの方法が一番きれいです
取付説明書の方に加工するとエンド部がカッコ悪いんですよねー

いかがでしょ・・
